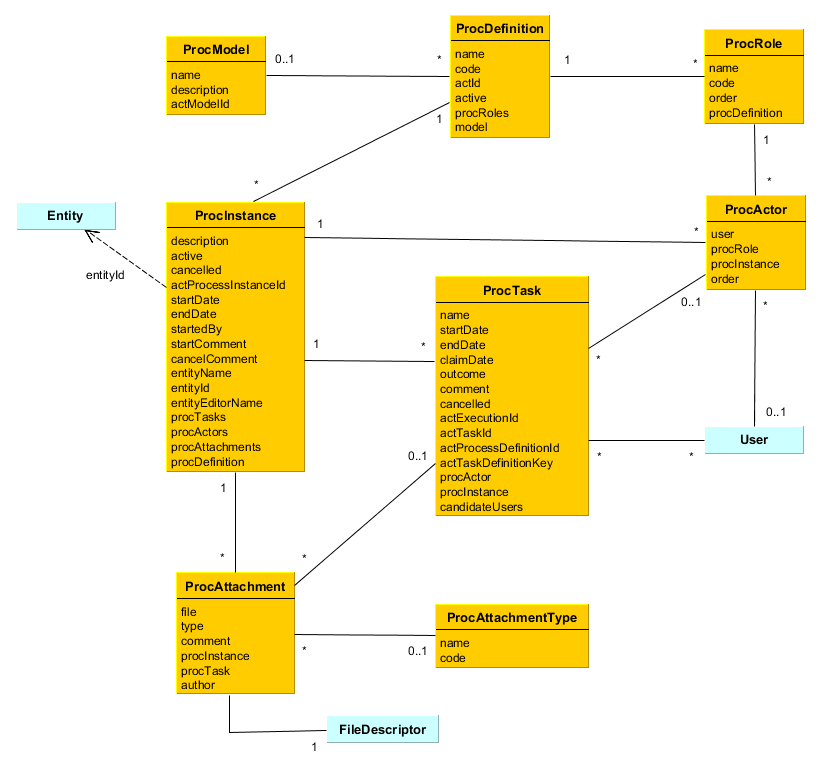

Атрибуты, имена которых начинаются с префикса act* являются ссылками на идентификаторы из Activiti.
-
ProcModel - модель процесса. Атрибуты модели:
- name - имя модели.
- description - описание модели.
- actModelId - ID модели Activiti engine в таблице ACT_RE_MODEL.
-
ProcDefinition - описание процесса. Может быть получен из модели, либо загружен напрямую из XML файла. Атрибуты сущности:
- name - имя процесса.
- code - код процесса. Может использоваться для поиска экземпляра сущности из кода приложения.
- actId - ID объекта процесса из Activiti. Необходим для доступа к модели BPMN (из нее читаются extensionElements).
- active - определяет, возможен ли запуск новых процессов для текущего ProcDefinition.
- procRoles - коллекция объектов, определяющих участников процесса.
- model - ссылка на модель, из которой получено описание процесса
-
ProcRole - роль в процессе. Объекты данного типа создаются автоматически при развертывании процесса на основе информации из XML файла с процессом. Можно сказать, что роли определяют типы участников процесса. Атрибуты сущности:
- name - имя роли.
- code - код роли. Может использоваться кодом приложения для идентификации роли.
- order - порядковый номер. Может использоваться приложением для определения порядка отрисовки ролей.
- procDefinition - ссылка на описание процесса.
-
ProcInstance - экземпляр процесса. ProcInstance может быть запущен как с привязкой к сущности проекта (например, процесс согласования договора может быть привязан к экземпляру сущности "Договор"), так и без нее. Атрибуты сущности:
- description - описание экземпляра процесса.
- startDate - дата запуска процесса.
- endDate - дата завершения процесса.
- startedBy - пользователь, запустивший процесс.
- active - признак, что процесс запущен и еще не завершен.
- cancelled - признак, что процесс был принудительно отменен.
- actProcessInstanceId - идентификатор соответствующего ProcessInstance из Activiti.
- startComment - комментарий, заданный при старте процесса.
- cancelComment - комментарий, заданный при отмене процесса.
- entityName - имя сущности, с которой связан процесс.
- entityId - ID сущности, с которой связан процесс.
- entityEditorName - имя экрана, который будет использоваться для открытия связанной сущности, если он отличается от стандартного.
- procTasks - коллекция задач процесса.
- procActors - коллекция участников процесса.
- procAttachments - коллекция вложений процесса.
-
ProcActor - участник процесса. Сущность определят исполнителей для ролей процесса по конкретному экземпляру процесса. Атрибуты сущности:
- user - ссылка на пользователя.
- procInstance - ссылка на экземпляр процесса.
- procRole - ссылка на процессную роль.
- order - порядковый номер. Используется при определении порядка участников для последовательной задачи на многих пользователей.
-
ProcTask - задача по процессу. Объекты данного типа автоматически создаются при достижении процессом узла User task. Атрибуты сущности:
- name - имя задачи.
- startDate - дата начала выполнения задачи.
- claimDate - дата принятия задачи пользователем в случае задачи без явного участника.
- endDate - дата завершения задачи.
- outcome - результат выполнения задачи (выход, по которому пользователь завершил задачу).
- comment - комментарий при завершении задачи.
- procActor - исполнитель.
- actTaskId - Activiti task ID. Используется при сигнале Activiti engine о завершения задачи.
- actExecutionId - Activiti execution ID. Используется для записи/чтения процессных переменных.
- actTaskDefinitionKey - в XML процесса это поле id у UserTask. Используется при формировании имени переменной, хранящей результат задачи [taskId]_result (см. Переходы в зависимости от выхода (outcome) задачи).
- cancelled - признак, что задача была завершена при отмене процесса.
- candidateUsers - список возможных участников для групповой задачи.
- procInstance - ссылка на экземпляр процесса.
-
ProcAttachment - процессное вложение. Атрибуты сущности:
- file - ссылка на FileDescriptor.
- type - тип вложения (ProcAttachmentType).
- comment - комментарий.
- author - автор вложения, ссылка на пользователя.
- procInstance - ссылка на экземпляр процесса.
- procTask - необязательная ссылка на задачу, в рамках которой было добавлено вложение.
-
ProcAttachmentType - тип вложения. Атрибуты сущности:
- code - код типа вложения.
- name - имя типа вложения.
