1.1. Конфигурация диаграмм

Для отображения диаграмм используется компонент Chart, являющийся универсальным холстом. Вид диаграммы задается его свойством configuration типа AbstractChart.

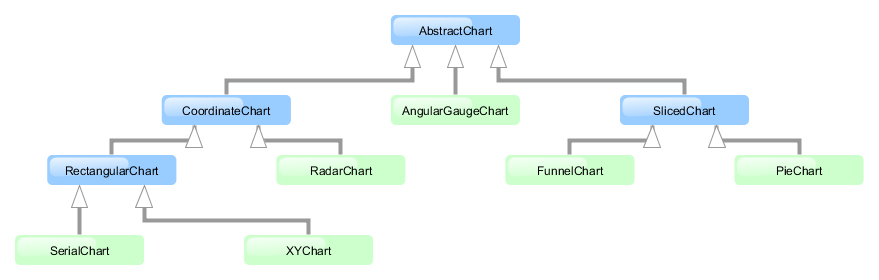

Рисунок 1.1. Иерархия видов диаграмм

Иерархия видов диаграмм

Диаграммы можно описывать в XML-дескрипторе экрана. Для этого необходимо подключить соответствующий namespace:

<window xmlns="http://schemas.haulmont.com/cuba/window.xsd"
        xmlns:chart="http://schemas.haulmont.com/charts/charts.xsd"
        ...>

Соответствие элементов XML видам диаграмм:

  • chart:xyChart - XYChart

  • chart:serialChart - SerialChart

  • chart:pieChart - PieChart

  • chart:funnelChart - FunnelChart

  • chart:gaugeChart - AngularGaugeChart

  • chart:radarChart - RadarChart

Каждый вид диаграммы имеет свой набор атрибутов и методов, которые повторяют функционал соответствующих диаграмм библиотеки AmCharts. Документация по свойствам и методам диаграмм находится по адресу docs.amcharts.com/3/javascriptcharts.

Все атрибуты конфигурации могут иметь значение null, вместо таких значений будут использоваться значения по умолчанию (кроме случаев, указанных в документации AmCharts).
